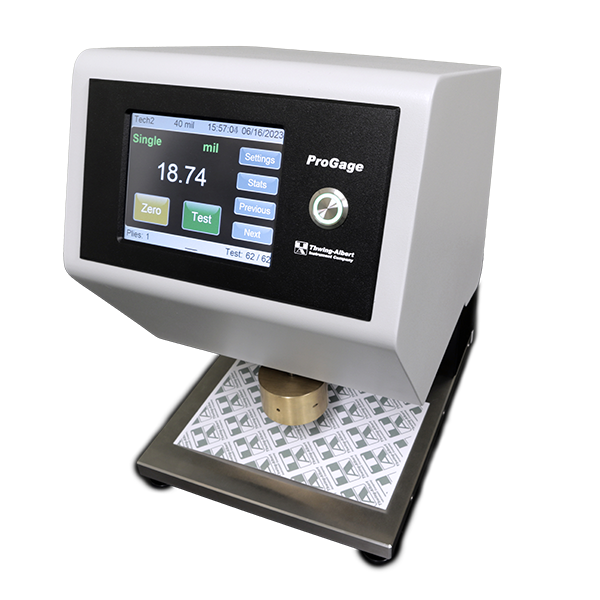

Progage Touch Thickness tester
종이, 필름, 티슈 및 타월, 부직포 및 직물 재료 두께 측정기
개요
프로게이지 터치 두께 측정기는 정밀한 무게식 마이크로미터입니다. 고급 기술을 통해 종이, 플라스틱 필름, 티슈 및 타월, 비직물 및 직물과 같은 시트 형태의 재료를 신속하고 정확하게 측정할 수 있습니다.
색상 터치스크린과 직관적인 사용자 인터페이스가 특징으로, 작업자들은 빠르게 실험을 수행하고 중요한 데이터를 보고할 수 있습니다. 가변 속도 모터는 구성에 따라 최대 20회의 시험을 분당 수행하며, 높은 정확도를 유지합니다.
견고한 디자인은 탁월한 평행성, 안정성 및 정확한 캘리브레이션을 보장합니다. 기계적 구성은 무게식 레버 디자인으로 시편에 가해지는 압력을 줄입니다. 이는 높은 두께의 비직물이나 페이퍼 티슈와 같이 다양한 압력에 영향을 받을 수 있는 재료의 두께 특성을 측정할 때 의미가 있습니다.
프로게이지는 사용자가 특정한 방법을 충족하거나 사용자 정의 설정을 만들고 저장할 수 있도록 측정 속도, 머무는 시간, 개방 거리 및 복귀 속도와 같은 맞춤형 매개변수를 제공합니다. 이 기능은 테스트가 다양한 재료 나 기준에 따라 압력발 (Pressure foot)를 교체해야 하는 경우에 유용합니다.
데이터의 무결성과 보안을 보장하기 위해 프로게이지는 암호로 보호된 사용자 프로파일을 제공하여 특정 화면을 제한하고 매개변수를 수정하는 기능을 잠글 수 있습니다. 통계 데이터는 단 하나의 버튼을 누르면 즉시 표시되어 신속하고 포괄적인 분석이 가능합니다.
사양
· 터치스크린 인터페이스
· 교환 가능한 압력 피트 및 보조 무게
· 가변 속도 모터 - 최대 20회의 시험/분
· 제로 및 평행성 안정성을 위한 견고한 프레임
· 최대 99개의 샘플 저장 가능
· 결과: 평균값, 최대값, 최소값, 표준 편차
· 단일 또는 연속 시험 모드
· 쉬운 단위 변환: mil, μm, mm, in
· 압력발과 앤빌 사이의 조절 가능한 개방 거리
· 데이터를 직접 USB 플래시 드라이브로 전송
· USB 포트를 통한 PC 연결 가능
· MAP4 소프트웨어 호환
· PC 호환, RS-232 포트
Standard Pressure Feet
· Paper Foot: 0.630” (16mm) Dia, 50.33 kPa
· Film Foot: 0.190” (4.83mm) Dia, 62.05 kPa
· Film Foot: 0.250” (6.35mm) Dia, 51.71 kPa
· Tissue Foot: 2.0” (50.8mm) Dia, 1.52 kPa
· Nonwoven Foot: 2.221” (56.4mm) Dia, 0.5 kPa
· 다른 사양으로 다양한 크기와 무게에 맞추어 제작 가능합니다.
*성능 데이터 : 측정 범위
|
|
40 mil (1 mm)
|
100 mil (2.5 mm)
|
200 mil (5 mm)
|
500mil (12.7mm)
|
|
오프닝 - Mil :
|
80
|
150
|
220
|
520
|
|
체류 시간:
|
0-9.9 초
|
0-9.9초
|
0-9.9 초
|
0-9.9 초
|
|
*정확성:
|
± 0.00004 in
(± 0.001 mm)
|
± 0.00005 in
(± 0.0012 mm)
|
± 0.00025 in
(± 0.0064 mm)
|
± 0.0005 in
(± 0.013 mm)
|
|
병행:
|
± 0.00004 in
(± 0.001 mm)
|
± 0.00005 in
(± 0.0012 mm)
|
± 0.00025 in
(± 0.0064 mm)
|
± 0.0005 in
(± 0.013 mm)
|
|
화면 해상도:
|
0.00001 in
0.01 mil
0.001 mm
0.1 미크론
|
0.00001 in
0.01 mil
0.001 mm
0.1 미크론
|
0.00005
0.05 mil
0.005 mm
0.5 미크론
|
0.0001 in
0.1 mil
0.01 mm
1 미크론
|
표준
· ASTM D374, ASTM D645, ASTM D1777, ASTM D6988
· BS3983, BS4817, BS3983, BS4817
· DIN 53105, DIN 53353
· EDANA 30.4-89, EN20534
· SO 534 Preferred Method, ISO 3034, ISO 4593, ISO 12625-3
· TAPPI T411
· 기타 표준 조건 맞춤 충족 가능
옵션
1. MAAP4 소프트웨어 - 고급 분석
MAP4 소프트웨어를 추가하는 옵션은 ProGage Touch의 데이터 분석 및 보고 기능을 향상시킵니다. 재료의 두께를 보고하는 것 외에도 MAP4는 체류 시간 동안 샘플 두께가 어떻게 변하는지에 대한 통찰력을 제공합니다.
· 테스트를 단순화하는 직관적인 사용자 인터페이스
· 테스트 설정을 쉽게 생성/수정/저장
· 각 테스트의 자동 그래픽 분석
· 과거 데이터 검색 및 호출
· 사용자 정의 추적 변수
· 통계: avg, max, min, std dev, variance
· 암호로 보호된 사용자 프로필 사전 설정
· Excel로 자동 데이터 내보내기
2. 데이터 수집 소프트웨어 - 간소화 분석
DAS Software는 두께 결과를 캡쳐하고 통계 및 막대 그래프를 표시하는 기능을 제공합니다.
DAS (Data Acquisition Software)는 Windows® 기반의 선택적 소프트웨어 패키지로서 데이터를 수집하고 추가 통계 분석을 수행 할 수있는 기능을 제공합니다.
DAS를 사용하면 정의 된 한계에 대해 실시간으로 결과를 플로팅하고 세미 맞춤형 보고서를 생성하고 테스트 데이터를 다른 스프레드 시트로 내보내 관리 할 수 있습니다.
3. 샘플 피더
자동 스트립 공급기는 교차 릴 프로파일 링 및 롤 또는 스트립 공급에 사용할 수 있습니다.
최대 7 인치 (177.8 mm)의 샘플을 수용 할 수 있습니다. 시험간에 시료가 공급되는 거리는 0.1 ~ 19.9 인치 (2.5 ~ 505 mm)로 설정할 수 있습니다.
피더 속도는 3.33 인치 / 초 (84.6 mm / 초)입니다.
4. 도트 매트릭스 직렬 프린터
요구에 따라 서식이 지정된 보고서를 인쇄하여 테스트 결과, 테스트 그룹에 대한 통계 분석 및 프로필 그래프를 표시 할 수 있습니다.
5. 풋 스위치
발로 작동되는 컨트롤을 통해 사용자는 발 스위치를 한 번만 눌러 테스트를 시작할 수 있으므로 손이 자유롭게 테스트 샘플을 삽입할 수 있습니다.
